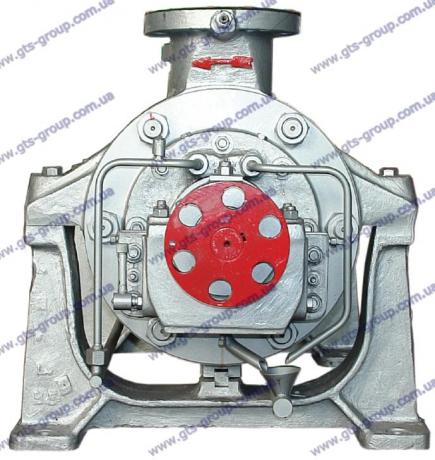

Живильні насоси ПЭ

Призначення: Насоси типу ПЭ та насосні агрегати на їх основі типу АПЭ призначені для живлення водою стаціонарних парових котлів теплоенергетичних блоків ТЕС, забезпечення живильною водою з температурою до 165oС котелень та парогенераторних установок.

Конструкція: Насоси живильні ПЭ – відцентрові,, горизонтальні, однопотокові, багатоступінчасті, однокорпусні секційні та двокорпусні з виймальним внутрішнім корпусом секційного типу. За опори ротора насоса слугують виносні вальниці ковзання з картерним змащенням або з системою примусового мащення залежно від споживаної потужності. Врівноваження осьових сил, що діють на ротор – гідравлічне за допомогою гідроп'яти. Кінцеві защільнювачі валу – сальникового типу (з набивкою) з підведенням охолоджувальної води (-С), взаємозамінні з торцевими механічними защільнювачами (-Т).

Матеріали:

корпусу, закривок і секцій – поковки з вуглецевих сталей;
деталей проточної частини – виливки та поковки з хромистих сталей 20Х13Л та 30Х13;
деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
валу – сортовий прокат із конструкційної легованої сталі 40Х.

Комплектність:

насос у складеному стані разом з допоміжними трубопроводами в межах насоса;
контрфланці на патрубках;
повідний електродвигун;
з'єднувальна муфта (типу МУВП чи МУП або зубчаста) з огорожею;
сітка захисна;
пристрій дроселювальний;
мастильна установка (для насосних агрегатів АПЭ 250 та АПЭ 270);
спільна фундаментна рама;
деталі кріплення насоса, двигуна та огорожі муфти;
комплект ЗІП..

Комплектація обумовлюється у договорі поставки.

Діапазон параметрів Q-H насосів ПЭ:

Номинальные параметры питательных насосов ПЭ, що поставляються серійно:

Найменування	Параметри насосів
Найменування	Подача, м3/год	Напір, м	Частота обертання, об/хв	Потужність, кВт (r=902,4 кг/м3)	Потужність, кВт (r=1000 кг/м3)	К.К.Д, %	Допустимий кавітаційний запас, м
Насос ПЭ 65-28-С УХЛ4 Насос ПЭ 65-28-Т УХЛ4	65	290	2960	70,2	77,8	66	4
Насос ПЭ 65-32-С УХЛ4 Насос ПЭ 65-32-Т УХЛ4		330	2960	80	88,6
Насос ПЭ 65-40-С УХЛ4 Насос ПЭ 65-40-Т УХЛ4		440	2960	106,6	118,1
Насос ПЭ 65-53-С УХЛ4 Насос ПЭ 65-53-Т УХЛ4		580	2975	140,5	155,6
Насос ПЭ 100-32-С УХЛ4 Насос ПЭ 100-32-Т УХЛ4	100	330	2970	119,3	132,2	68
Насос ПЭ 100-53-С УХЛ4 Насос ПЭ 100-53-Т УХЛ4	100	580	2980	206,7	229	69
Насос ПЭ 150-53-С УХЛ4 Насос ПЭ 150-53-Т УХЛ4	150	580	2970	301,3	333,9	71	5
Насос ПЭ 150-63-С УХЛ4 Насос ПЭ 150-63-Т УХЛ4	150	700	2970	363,7	403	71	5
Насос ПЭ 250-75 УХЛ4 Насос ПЭ 250-75-С УХЛ4	250	840	2979	707	783	73	11
Насос ПЭ 250-90 УХЛ4 Насос ПЭ 250-90-С УХЛ4		1005	2979	846	937
Насос ПЭ 250-105 УХЛ4 Насос ПЭ 250-105-С УХЛ4		1170	2973	985	1091
Насос ПЭ 250-120 УХЛ4 Насос ПЭ 250-120-С УХЛ4		1335	2973	1124	1245
Насос ПЭ 250-135 УХЛ4 Насос ПЭ 250-135-С УХЛ4	250	1500	2973	1262	1399	73	11
Насос ПЭ 250-150 УХЛ4 Насос ПЭ 250-150-С УХЛ4		1665		1401	1553
Насос ПЭ 250-165 УХЛ4 Насос ПЭ 250-165-С УХЛ4		1830		1540	1707
Насос ПЭ 250-180 УХЛ4 Насос ПЭ 250-180-С УХЛ4		1995		1679	1861
Насос ПЭ 270-110-3-С УХЛ4 Насос ПЭ 270-110-3-Т УХЛ4	270	115		1046	1159
Насос ПЭ 270-125-3-С УХЛ4 Насос ПЭ 270-125-3-Т УХЛ4		1320		1184	1312	74
Насос ПЭ 270-135-3-С УХЛ4 Насос ПЭ 270-135-3-Т УХЛ4		1480		1310	1452	75
Насос ПЭ 270-150-3-С УХЛ4 Насос ПЭ 270-150-3-Т УХЛ4		1650		1445	1601	76
Насос ПЭ 270-150-3М-С УХЛ4 Насос ПЭ 270-150-3М-Т УХЛ4		1650		1445	1601	76
