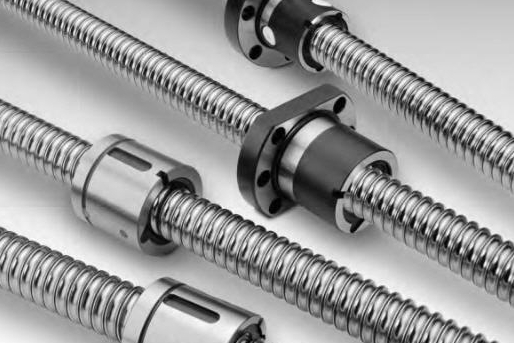

Шариковые винтовые передачи (ШВП)

Шариковые винтовые передачи (ШВП)
Назначение: Шариковые винтовые передачи (ШВП) являются важнейшим компонентом систем линейного перемещения. Их использование позволяет получить высокую точность и скорость перемещения при низком коэффициенте трения. ШВП предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков.

Устройство:
Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата, выполненный во вкладыше. Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой осуществлять точную регулировку натяга в передаче.

Шариковые винтовые передачи (ШВП)

Условный диаметр резьбы, мм

Шаг резьбы, мм

Длина общая, мм

Длина резьбы, мм

Модель станка

6Р13Ф3.75.003

63


1500

1186


6Р13Ф3.62.002

63


835

565


6Р13Ф3.37.002

50


860

245


6Р13Ф3.01.38.001

50


835

430


6Р13Ф3.64.001

63


950

550


6Р13Ф3.37.61.001

63

10

1070

600

ГФ2171С3

6Р13Ф3.70.001

63

10

1600

1200

ГФ127С3

6Н13ГЭ2.32.02

40


470

195


6Н13ГЭ1.7.004

50


1865

1200


6Н13ГЭ1.7.005М

50


780

490
