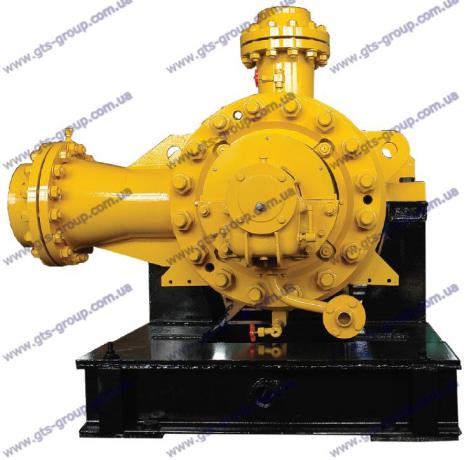

Двоопорні нафтові насоси НДД

Двоопорні нафтові насоси НДД

Призначення: насоси типу НДД та насосні агрегати на їх основі типу АНДД призначені для перекачування нафтопродуктів з температурою до 400°С у технологічних процесах нафтопереробних та нафтохімічних виробництв. Залежно від конструктивного виконання насоси (агрегати) можуть використовуватися для переміщення технічної води у вибухонебезпечних виробництвах, води і конденсату в пароводяних мережах.

Конструкція: Насоси нафтові двоопорні НДД – відцентрові, горизонтальні, двоопорні, одно- або багатоступінчасті з робочим колесом першого ступеня двобічного входу. За опори ротора слугують виносні вальниці кочення або ковзання з картерним змащенням або з системою примусового мащення залежно від споживаної потужності. Кінцеві защільнювачі валу – сальникового типу (з набивкою різних типів), взаємозамінні з торцевими механічними защільнювачами різних виконань за планом 52 або планом 53 API 682. У «холодних» насосів (нафтопродукти з температурою до 80°С) з напорами менше 200 м корпуси виконані литими спіральними з горизонтальним роз'ємом з вуглецевої сталі 25Л. У «гарячих» насосів (нафтопродукти з температурою до 400°С) корпуси виконані з радіальним роз'ємом у литому спіральному або кованому і зварному варіанті з вуглецевих сталей. Для насосів, що перекачують воду чи конденсат, передбачено лите виконання спірального корпусу з горизонтальним роз'ємом із сірого чавуну.

Матеріали:

  • корпусу і закривок – виливки і поковки з вуглецевої сталі з корозійностійкими наплавками по поверхнях защільнення, або виливки з сірого чавуну залежно від умов застосування;
  • деталей проточної частини – виливки та/годи поковки з хромистих сталей 20Х13Л та 30Х13;
  • деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
  • валу – сортовий прокат із конструкційної легованої сталі 40Х.

Комплектність:

  • насос у складеному стан разом з допоміжними трубопроводами в межах насоса;
  • оконтрфланці на патрубках;
  • повідний електродвигун вибухозахищеного виконання;
  • з'єднувальна муфта типу МУП з огорожею;
  • мастильна установка (за необхідності);
  • спільна фундаментна рама;
  • системи забезпечення торцевих механічних защільнювачів (за необхідності);
  • ддеталі кріплення насоса, двигуна та огорожі муфти;
  • комплект ЗІП.

Комплектация обумовлюється у договорі поставки.

Діапазон параметрів Q-H насосів НДД:

Номінальні параметри насосів НДД, що поставляються серійно:

Найменування
насоса

Параметри насосів

Подача,
м3/год

Напір,
м

Частота
обертання,
об/хв

Потужність,
кВт
(r=1000 кг/м3)

К.К.Д,
%

Допустимий
кавітаційний
запас, м

Насос НДД 140-140 У2
Насос НДД 140-140-1 УХЛ4

140

140

1500

77

69

2,8

Насос НДД 420-100 У2
Насос НДД 420-100-1 УХЛ4

420

100

143

80

4,5

Насос НДД 420-200 У2
Насос НДД 420-200-1 УХЛ4

200

286

79

Насос НДД 500-290-Г У2

500

290

3000

620

64

6,0

Насос НДД 600-320-Г У2

600

320

805

65

Насос НДД 800-30 У2
Насос НДД 800-30-1 УХЛ4

800

30

1000

83

79

4,0

Насос НДД 800-60 У2
Насос НДД 800-60-1 УХЛ4

60

1500

166

Насос НДД 800-230-Г У2

800

230

3000

655

77

6,0

Насос НДД 850-180-Г У2

850

180

560

75

Насос НДД 1100-60 У2
Насос НДД 1100-60-1 УХЛ4

1100

60

1500

222

81

7,5

Насос НДД 1200-70 У2
Насос НДД 1200-70-1 УХЛ4

1200

70

280

82

Середовище насосів типу :

Насос НДД XX-XX У2 - нафтопродукти з температурою до 353 К (80 oС)

Насос НДД XX-XX-Г У2 - нафтопродукти з температурою до 673 К (400 oС)

Насос НДД XX-XX-1 УХЛ4 - технічна вода з температурою до 353 К (80 oС) для технологічних потреб.
