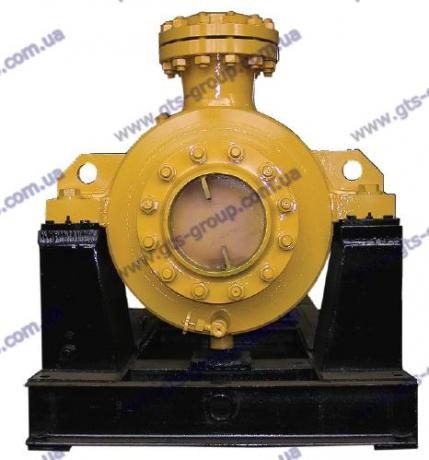

Консольні нафтові насоси НК і НКВ

Призначення: Насоси типу НК і НКВ та насосні агрегати на їх основі типу АНК і АНКВ призначені для перекачування нафтопродуктів з температурою до 360°С у технологічних процесах нафтопереробних та нафтохімічних виробництв. Також можуть використовуватися для перекачування води у вибухонебезпечних зонах.

Конструкція: Насоси нафтові консольні НК та НКВ - відцентрові, горизонтальні, консольні, з осьовим входом, з радіальним роз'ємом корпусу, однопотокові, одно- або двоступінчасті. Врівноваження осьових сил, що діють на ротор – гідравлічне. Опорний кронштейн - уніфікований, оснащений вальницями з картерним змащенням та примусовим охолодженням. Кінцевий защільнювач валу – сальникового типу (з набивкою різних типів), взаємозамінний з торцевими механічними защільнювачами різних виконань за планом 52 або планом 53 API 682. Особливістю конструкції насосів типів НК та НКВ нового покоління є міцний та жорсткий кований і зварний корпус та наявність лопаткового відводу на виході з робочого колеса. Таке технічне рішення виключає дію радіальної сили на всьому робочому діапазоні подач.

Матеріали:

• корпусу і закривки – поковки з теплостійкої вуглецевої легованої сталі з корозійностійкими наплавками по поверхнях защільнення;
• деталей проточної частини – виливки та поковки з хромистих сталей 20Х13Л та 30Х13;
• деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
• валу – сортовий прокат із конструкційної легованої сталі 40Х.

Комплектність:

• насос у складеному стан разом з допоміжними трубопроводами в межах насоса;
• контрфланці на патрубках;
• повідний електродвигун вибухозахищеного виконання;
• з'єднувальна муфта типу МУП з огорожею;
• спільна фундаментна рама;
• система забезпечення торцевих механічних защільнювачів;
• деталі кріплення насоса, двигуна та огорожі муфти;
• комплект ЗІП.

Комплектація обумовлюється у договорі поставки.

Діапазон параметрів Q-H насосів НК и НКВ:

Номінальні параметри насосів НК и НКВ, що поставляються серійно :

Найменування	Параметри насосів
	Подача,	Напір,	Частота	Потужність,	К.К.Д,	Допустимий
	м3/год	м	обертання,	кВт	%	кавітаційний
			об/хв	(r=1000 кг/м3)		запас, м
Насос НК 15-35-Г У2	15	35	2955	3	47	3,2
Насос НК 30-60-Г У2	30	60	2955	8,9	55	5,5
Насос НК 30-120-Г У2	30	120	2934	17,8	55	5,5
Насос НК 80-125-Г У2	80	125	1485	57,9	47	6
Насос НК 225-120-Г У2	225	120	2964	95,5	77	9
Насос НК 340-80-Г У2	340	80	1480	108,9	68	5
Насос НКВ 25-40-Г У2	25	40	2901	4,5	60	1,6
Насос НКВ 25-80-Г У2	25	80	2955	9,1	60	2,3
Насос НКВ 30-120-Г У2	30	120	2961	17,8	55	4,1
Насос НКВ 45-30-Г У2	45	30	2901	5,9	62	1,6
Насос НКВ 50-55-Г У2	50	55	2886	11,7	64	2,3
Насос НКВ 50-100-Г У2	50	100	2934	21,3	64	1,8
Насос НКВ 30-60-Г У2	60	60	2955	8,9	55	4,1
Насос НКВ 65-125-Г У2	65	125	2943	38,1	58	4
Насос НКВ 80-50-Г У2	80	50	2940	15,6	70	2,4
Насос НКВ 90-125-Г У2	90	125	2975	46,4	66	4
Насос НКВ 90-140-Г У2	90	140	2975	52,8	66	4
Насос НКВ 90-220-Г У2	90	220	2961	81,7	66	4
Насос НКВ 125-90-Г У2	125	90	2943	42,6	72	4
Насос НКВ 125-170-Г У2	125	170	2975	85,1	72	4
Насос НКВ 140-135-Г У2	140	135	2975	70,5	73	4
Насос НКВ 180-70-Г У2	180	70	2943	47,7	72	4
Насос НКВ 200-45-Г У2	200	45	1480	34	72	2,5
Насос НКВ 200-180-Г У2	200	180	2964	140,1	70	4,5
Насос НКВ 225-120-Г У2	225	120	2964	95,5	77	4,5
Насос НКВ 225-200-Г У2	225	200	2961	157,1	78	4
Насос НКВ 240-90-Г У2	240	90	2975	76,4	76	4,5
Насос НКВ 230-120-Г У2	330	120	2961	103	73	4,4
Насос НКВ 330-150-Г У2	330	150	2964	177,4	76	4
Насос НКВ 330-300-Г У2	330	300	2981	354,7	76	4
Насос НКВ 340-105-Г У2	340	105	2961	123,1	79	4,3
Насос НКВ 340-210-Г У2	340	210	2964	246,1	79	4,3
Насос НКВ 350-50-Г У2	350	50	1485	64	74,5	2
Насос НКВ 360-125-Г У2	360	125	1479	164	75	2,3
Насос НКВ 450-70-Г У2	450	70	2961	114,4	75	4
Насос НКВ 550-130-Г У2	550	550	1483	267	73	3

Переміщувані середовища для насосів типу:
НКX XX-XX У2 - Нафтопродукти з температурою не більше 120 °С
НКX XX-XX-Г У2 - Нафтопродукти з температурою не більше 360 °С
