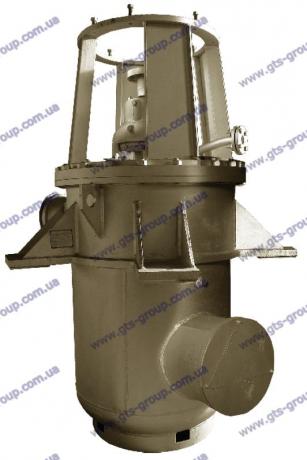

Конденсатні насоси КсВ

Конденсатні насоси КсВ
Призначення: Насоси конденсатні типу КсВ та насосні агрегати на їх основі типу АКсВ призначені для перекачування конденсату в пароводяних мережах теплових та енергетичних блоків ТЕС, а також чистої води з температурою до 140 °С у системах тепло- та водопостачання.

Конструкція: Насоси конденсатні КсВ – відцентрові,, вертикальні, однопотокові, одно- або багатоступінчасті, двокорпусні з внутрішнім виймальним корпусом секційного типу. Насос КсВ 200-130 - з робочим колесом першого ступеня двобічного входу. Зовнішній корпус – зварний, з патрубками під приварювання до трубопроводів. За опори ротора насоса слугують: нижня - вальниця ковзання, вбудований для роботи на переміщуваному середовищі; верхня - виносні вальниці кочення з пластичним мастилом або картерним змащенням. Врівноваження осьових сил, що діють на ротор - гідравлічне за допомогою гідроп'яти або розвантажувального поршня. Кінцевий защільнювач валу сальникового типу (з набивкою) (-С), взаємозамінний з торцевим механічним защільнювачем (-Т).

Матеріали:

  • корпусу, накривки та секцій – поковки та листовий прокат з вуглецевих сталей;
  • деталей проточной части –отливки и поковки из хромистых сталей 20Х13Л и 30Х13;
  • деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
  • валу – сортовий прокат із конструкційної легованої сталі 40Х.

Комплектність:

  • насос у складеному стані з кронштейном для кріплення двигуна та допоміжними трубопроводами в межах насоса;
  • повідний електродвигун;
  • з'єднувальна муфта типу МУВП або МУП;
  • деталі кріплення насоса та двигуна;
  • комплект ЗІП.

Комплектація обумовлюється у договорі поставки.

Діапазон параметрів Q-H насосів КсВ:

Номінальні параметри насосів КсВ, що поставляються серійно:


Найменування

Параметри насосів

Подача,

м3/год

Напір,

м

Частота

обертання,

об/хв

Потужність,

кВт

(r=1000 кг/м3)

К.К.Д,

%

Допустимий

кавітаційний

запас, м

Насос КсВ 125-55-С УХЛ4

Насос КсВ 125-55-Т УХЛ4

125

55

2950

25

75

1,8

Насос КсВ 125-55а-С УХЛ4

Насос КсВ 125-55а-Т УХЛ4

45

2950

20,7

74

Насос КсВ 125-55б-С УХЛ4

Насос КсВ 125-55б-Т УХЛ4

40

2950

18,7

73

Насос КсВ 125-140-С УХЛ4

Насос КсВ 125-140-Т УХЛ4

140

2950

65,3

73

Насос КсВ 125-140-1-С УХЛ4

Насос КсВ 125-140-1-Т УХЛ4

140

 2940

65,3

73

Насос КсВ 125-140-2-С УХЛ4

Насос КсВ 125-140-2-Т УХЛ4

140

 2940

65,3

73

Насос КсВ 125-140а-С УХЛ4

Насос КсВ 125-140а-Т УХЛ4

125

2950

59,9

71

Насос КсВ 125-140а-1-С УХЛ4

Насос КсВ 125-140а-1-Т УХЛ4

125

2940

59,9

71

Насос КсВ 125-140а-2-С УХЛ4

Насос КсВ 125-140а-2-Т УХЛ4

125

2940

59,9

71

Насос КсВ 125-140б-С УХЛ4

Насос КсВ 125-140б-Т УХЛ4

100

2950

47,9

71

Насос КсВ 125-140б-1-С УХЛ4

Насос КсВ 125-140б-1-Т УХЛ4

100

 2940

47,9

71

Насос КсВ 125-140б-2-С УХЛ4

Насос КсВ 125-140б-2-Т УХЛ4

100

 2940

47,9

71

Насос КсВ 125-140-3М УХЛ4

140

 2940

65,3

73

Насос КсВ 125-140а-3М УХЛ4

125

 2940

59,9

71

Насос КсВ 125-140б-3М УХЛ4

100

 2940

47,9

71

Насос КсВ 200-130-С УХЛ4

Насос КсВ 200-130-Т УХЛ4

200

130

 2940

97

73

2,3

Насос КсВ 200-130а-С УХЛ4

Насос КсВ 200-130а-Т УХЛ4

115

 2940

87

72

Насос КсВ 200-130б-С УХЛ4

Насос КсВ 200-130б-Т УХЛ4

99

 2940

75,9

71

Насос КсВ 200-220-С УХЛ4

Насос КсВ 200-220-Т УХЛ4

220

 1480

164,1

73

2,0

Насос КсВ 320-100-2-С УХЛ4

Насос КсВ 320-100-2-Т УХЛ4

320

100

1480

114,7

76

1,6

Насос КсВ 320-160

Насос КсВ 320-160-2-С УХЛ4

Насос КсВ 320-160-2-Т УХЛ4

160

1480

182,3

76,5

Насос КсВ 500-85-1-С УХЛ4

Насос КсВ 500-85-1-Т УХЛ4

500

85

985

150,3

77

Насос КсВ 500-150-1-С УХЛ4

Насос КсВ 500-150-1-Т УХЛ4

150

1480

262

78

2,5

Насос КсВ 500-165-1-С УХЛ4

Насос КсВ 500-165-1-Т УХЛ4

165

1480

289,6

77

Насос КсВ 500-220-1-С УХЛ4

Насос КсВ 500-220-1-Т УХЛ4

200

1480

384

78
