Насоси ЦН

Насоси ЦН

Призначення: Насоси типу ЦН та насосні агрегати на їх основі типу АЦН призначені для перекачування води з температурою до 100 °С у системах водопостачання промислових та комунальних об'єктів, меліорації.

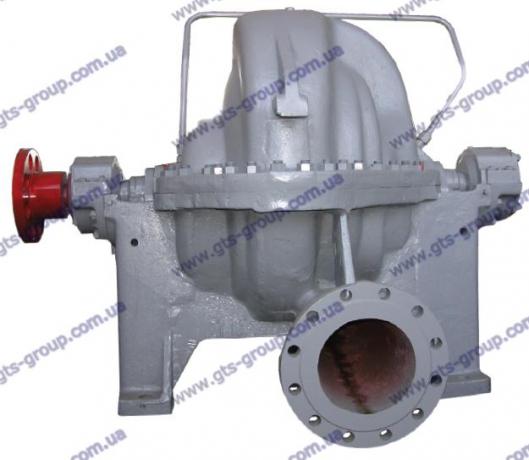

Конструкція:Насоси ЦН - відцентрові, горизонтальні, спіральні, з горизонтальним роз'ємом корпусу, з перевідними каналами, дво- або чотириступінчасті, з робочими колесами однобічного входу, симетрично розташованими на валу. За опори ротора насоса слугують вальниці кочення з пластичним мастилом. Кінцеві защільнювачі валу - сальникового типу (з набивкою).

Матеріали:

  • напівкорпус нижній, напівкорпус верхній та робоче колесо – виливки із сірого чавуну;
  • деталі щілинних защільнювачів - корозійностійкі сплави, що незадираються;
  • вал – сортовий прокат із конструкційної легованої сталі 40Х.

Комплектність:

  • насос у складеному стані разом з допоміжними трубопроводами в межах насоса;
  • контрфланці на патрубках;
  • повідний електродвигун;
  • з'єднувальна муфта типу МУВП або МУП із огорожею;
  • спільна або роздільні фундаментні рами (залежно від типорозміру насоса);
  • деталі кріплення насоса, двигуна та огорожі муфти;
  • комплект ЗІП.

Комплектация обумовлюється у договорі поставки.

Діапазон параметрів Q-H насосів ЦН:

Номінальні параметри насосів ЦН, що поставляються серійно:

Найменування

Параметри насосів

Подача,

м3/год

Напір,

м

Частота

обертання,

об/хв

Потужність,

кВт

(r=959,3 кг/м3)

Потужність,

кВт

(r=1000 кг/м3)

К.К.Д,

%

Допустимий

кавитаційний

запас, м

Насос ЦН 400-105-С УХЛ4

400

105

1470

137

143

80

4,5

Насос ЦН 400-105а-С УХЛ4

380

96

1470

121

126

78

4,0

Насос ЦН 400-105б-С УХЛ4

360

83

1465

100

104

77

4,0

Насос ЦН 400-210-С УХЛ4

400

210

1465

278

290

79

4,5

Насос ЦН 400-210а-С УХЛ4

380

192

1475

245

255

77

4,0

Насос ЦН 400-210б-С УХЛ4

360

166

1475

201,5

210

76

4,0

Насос ЦН 1000-180-3-С УХЛ4

1000

180

1480

566

590

83

8,0

Насос ЦН 1000-180а-3-С УХЛ4

900

157

1480

456

475

81

8,0
